Кожухотрубные теплообменники

ТВГ-100; 400; 400М

Особенности:

Теплообменник предназначен для подогрева природного газа водой.

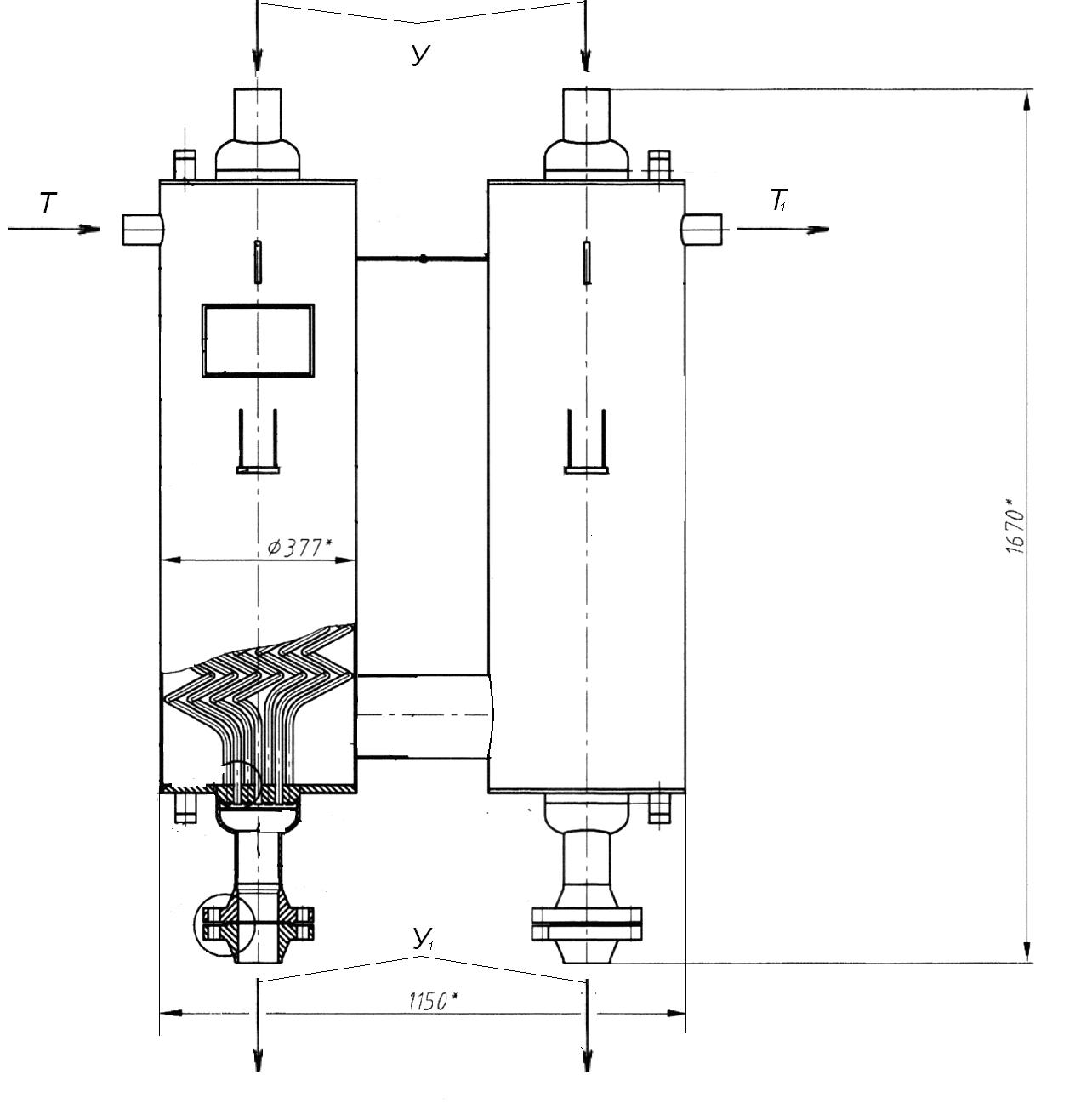

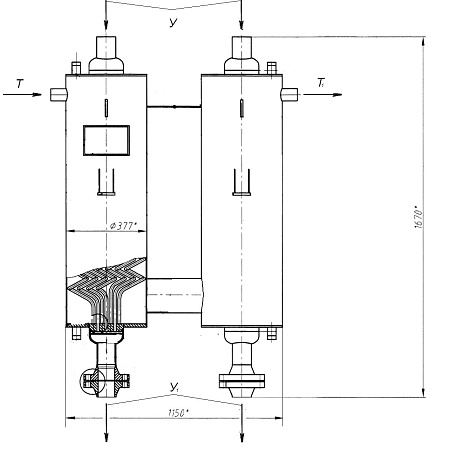

Исполнение ТВГ

Технические характеристики:
Обозначение Назначение Dy
ТВГ 100 ТВГ 400 ТВГ 400М
Т Вход воды 80 50 50
Т1 Выход воды 80 50 50
У Вход газа 150 80 100
У1 выход газа 150 80 100

ТВГ-100

Наименование параметра Значение
Рабочее давление в трубном пространстве, МПа , не более 10
Рабочее давление в межтрубном пространстве, МПа , не более 0,8
Поверхность теплообмена, м2 21,3
Вместимость по трубному пространству, м3 0,043
Рабочая среда трубного пространства Природный газ
Рабочая среда межтрубного пространства Вода
Температура воды на входе, ºС 95
Температура воды на выходе, ºС 70
Температура природного газа на входе, ºС 10
Температура природного газа на выходе, ºС 90
Габаритные размеры, мм 960х614х2660
Масса, кг 950

ТВГ-400

Наименование параметра Трубное пространство Межтрубное пространство
Рабочая среда Природный газ Вода (антифриз)
Рабочее давление, МПа (кгс/см2), не более 5,5 0,5
Расчетное давление, МПа (кгс/см2), не более 6,3 0,5
Температура на входе, ºС Минус 15 95
Температура на выходе, ºС 50 70
Температура расчетная, ºС 100
Расход, кг/с 10000 11,4
Поверхность теплообмена, м2 8,1
Вместимость, м3 0,06 0,28
Габаритные размеры, мм 1150х570х1670
Масса, кг 350

ТВГ-400М

Наименование параметра Трубное пространство Межтрубное пространств
Рабочая среда Природный газ Вода
Рабочее давление, МПа (кгс/см2), не более 7,5 0,6
Расчетное давление, МПа (кгс/см2), не более 7,5 0,6
Температура на входе, ºС 0 95
Температура на выходе, ºС 80 70
Температура расчетная, ºС 100
Расход, кг/с 2,83 5,0
Поверхность теплообмена, м2 15,6
Вместимость, м3 0,04 0,34
Габаритные размеры, мм 1720х570х1600
Масса, кг 500
