Кожухотрубные теплообменники

ОВ-11; ОВ-11Н

Теплообменник ОВ-11 предназначен для охлаждения попутного нефтяного газа 60% раствором триэтиленгликоля (ТЭГ).

Теплообменник ОВ-11Н предназначен для охлаждения газов отдувки маслом синтетическим+углеводородным растворителем.

Наименование	Трубное пространство	Межтрубное пространство
Среда	Раствор ТЭГ	Нефтяной газ
Расход среды, кг/с	2,7	0,315
Температура среды на входе, ºС	14	Не более 193
Температура среды на выходе, ºС	28	Не более 60
Температура расчетная, ºС	200	200
Давление рабочее, МПа (кгс/см2)	0,54 (5,4)	0,6 (6,0)
Давление расчетное,МПа (кгс/см2)	2,0 (20)	4,0 (40)
Потери давления, кПа (кгс/см2), не более	40 (0,40)	3,5 (0,035)
Масса, кг	225

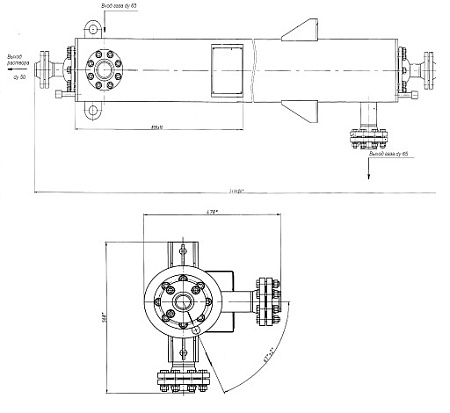

Габаритные размеры	568х478х2406

Техническое исполнение ОВ-11Н

Наименование	Трубное пространство	Межтрубное пространство
Среда	Масло синтетическое + углеводородный растворитель	Отдувка
Расход среды, кг/с	0,148	0,0176
Температура среды на входе, ºС	Минус 30	45
Температура среды на выходе, ºС	Минус 25	минус 10
Температура расчетная, ºС	50	50
Давление рабочее, МПа (кгс/см2)	0,6 (6,0)	0,6 (6,0)
Давление расчетное,МПа (кгс/см2)	1,0 (10)	1,0 (10)
Потери давления, кПа (кгс/см2), не более	0,1 (1,0)	0,1 (1,0)
Масса, кг	200

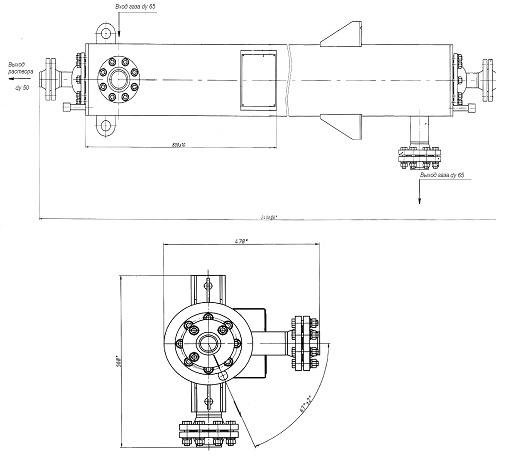

Габаритные размеры	568х478х2406
